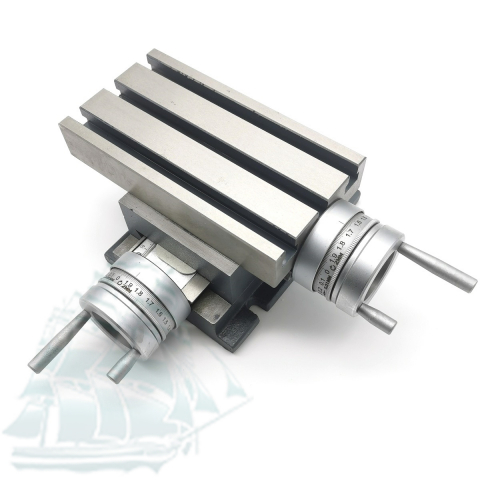

Стол координатный 185х100мм (AKP-1-201) (Код: AC01301135)

Стол координатный 185х100мм (AKP-1-201)

Технические характеристики:

Высота [мм]: 105

Рабочая поверхность [мм]: 188*100

Размер Т-паза [мм]: 9,7

Продольное перемещение [мм]: 80

Поперечное перемещение [мм]: 50

Расстояние между пазами крепления [мм]: 100

Вес нетто [кг]: 10,7

Описание:

 Стол координатный 185х100мм (AKP-1-201) применяется в качестве расширяющей возможности оборудования оснастки, например, на сверлильных или расточных станках. Перемещения по осям 80х50мм. Высота рабочей поверхности стола 105мм. На столе выполнены три продольных Т-паза шириной 9,7мм (под винты М8). Сам рабочий стол и станина изготовлены из прочного чугуна, что обеспечивает сохранение геометрических показателей длительное время эксплуатации. Направляющие продольного и поперечного перемещения - “ласточкин хвост” с регулируемой выборкой зазоров. Винты подач с трапецеидальной резьбой, а на маховичках нанесена разметка с ценой деления 0,01мм. Один оборот маховичка соответствует перемещению 2мм. Винты подачи защищены от попадания стружки. Размер основания станины - 130х175мм. Расстояние между пазами в станине - 115х100мм. Ширина пазов в станине - 8,5мм.
