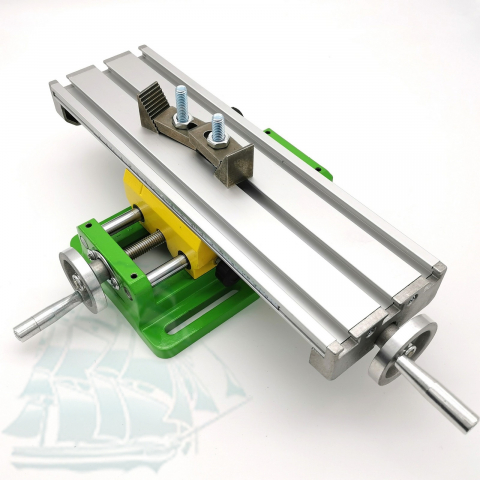

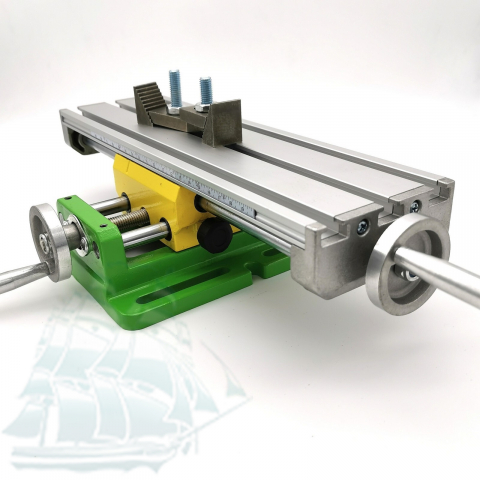

Стол координатный 310х90мм с комплектом прижимов, цилиндрические направляющие (Код: AC01301116)

Стол координатный 310х90мм с комплектом прижимов, цилиндрические направляющие

Технические характеристики:

Высота [мм]: 78

Рабочая поверхность [мм]: 300*90

Размер Т-паза [мм]: 8,5

Продольное перемещение [мм]: 165

Поперечное перемещение [мм]: 52

Расстояние между пазами крепления [мм]: 100

Длина пазов крепления [мм]: 90

Тип направляющих: цилиндрические

Описание:

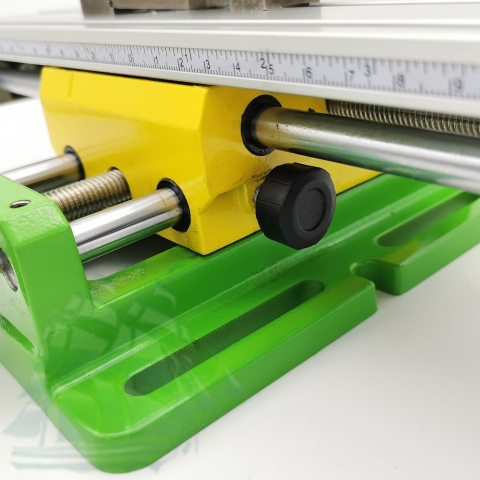

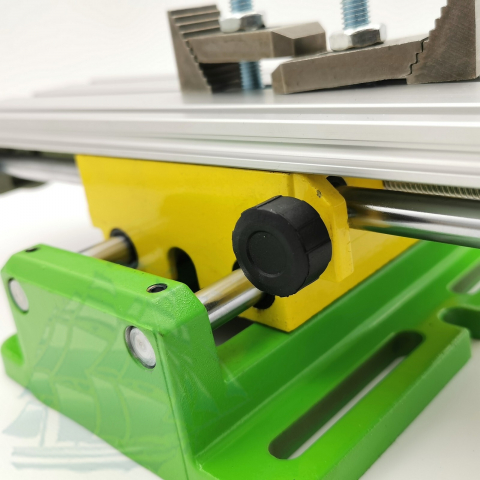

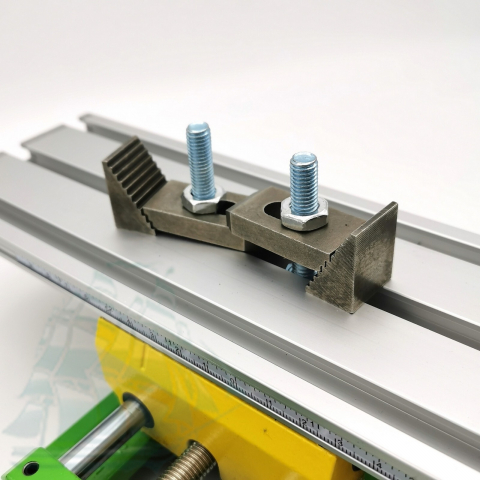

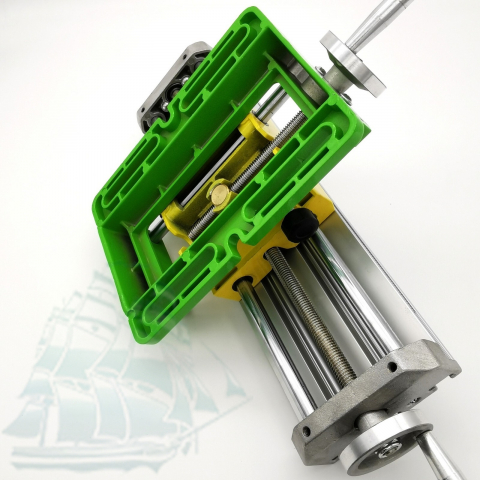

Координатный стол 310х90мм с цилиндрическими направляющими - полезное приспособление в мастерской для хобби. Основное назначение устройство - расширение возможностей настольного сверлильного станка до фрезерного. Кроме того, стол можно использовать, как дополнительную оснастку и на других станках или, как отдельное приспособление, для ручной обработки или для сборки. Материалы обрабатываемых заготовок преимущественно: древесина, пластики и мягкие металлы. На поверхности стола через Т-пазы и при помощи входящих в поставку ступенчатых прижимов закрепляется заготовка или тиски. Рабочая поверхность стола выполнена из упрочненного алюминия, а станина из легкого сплава. Цилиндрические стальные направляющие обеспечивают приемлемый уровень точности позиционирования и перемещения. Диаметр направляющих - 10мм. Перемещение по одной или по обеим осям можно заблокировать при помощи быстрых фиксаторов для предотвращения люфта при фрезеровании или сверлении. На опорной площадке станины выполнены продольные пазы, аналогично конструкции сверлильных тисков, позволяющие легко устанавливать устройство на столах сверлильных станков. Размер установочной площадки 175х125мм, а расстояние между пазами крепления - 100мм. В комплекте со столом идет пара полноценных стальных ступенчатых прижимов.
