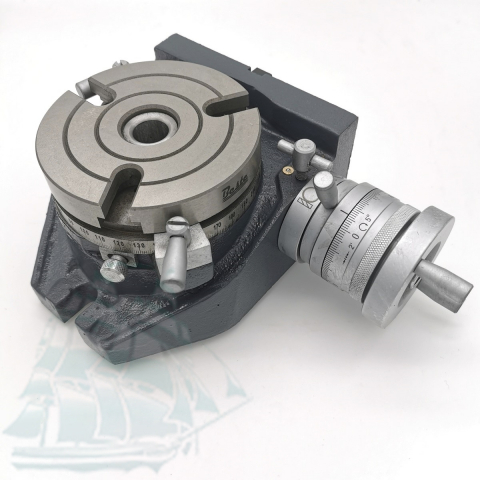

Стол поворотный HV4 100мм (серия TSL), 3 паза, с прижимами (Код: AC01300021)

Стол поворотный HV4 100мм (серия TSL), 3 паза, с прижимами

Технические характеристики:

Высота [мм]: 100

Диаметр рабочей поверхности [мм]: 109

Размер Т-паза [мм]: 11,7

Установочный конус в столе: Морзе 2

Поворот на оборот маховика [°]: 5

Цена деления на маховике [']: 2

Габариты в плане [мм]: 230х170

Вес нетто [кг]: 8,2

Описание:

Жесткий и точный поворотный стол HV4 100мм (серия TSL), 3 паза, с прижимами. Устройство позволяет значительно сократить время для выполнения некоторых операций на фрезерных, сверлильных и других станках. Может быть установлен как в горизонтальное, так и в вертикальное положения. Диаметр стола 110мм. На рабочей поверхности стола выполнены три Т-паза шириной 11,7мм. Конусное отверстие в столе - КМ2 может использоваться для установки оправок и патронов с соответствующими хвостовиками. Привод стола может быть разомкнут при необходимости. Один оборот маховика соответствует повороту стола на 5°, а цена деления 2'. Передаточное отношение 1:72. Вдоль установочных поверхностей стола выполнены пазы под направляющие шпонки. Ширина пазов 12мм. Две шпонки поставляются в комплекте. Исполнение стола - TSL - самое жесткое и точное среди аналогичных по размеру поворотных столов. Со столом поставляются три Г-прижима с комплектом закладных винтов, гаек и шайб.
